Musan kuuntelu on mukava harrastus, kun yhdistää sekä laitteiden rakentelun ja itse popin.
Kuuntelen vähän kaikenlaista musaa, kantria, finnhittejä, klassista...

Poppikone on osaksi itserakentama. Bassoa puskee hifilehden ohjeiden mukaan tehty 100/1 subbari,
jota ruokkii 2*140 W FET pääte siltaan kytkettynä. Pääkaiuttimina on Infinity Alpha 40:t, joita varten
on toinen samanlainen 2*140 W FET pääte. Päätteet on tehty hifilehden ohjeiden mukaan.
100/1 on mielestäni hyvä subbari : se toistaa matalia ääniä. Iskuäänet ovat asia erikseen, ne on pääkaiuttimien
tehtävä. Infinityt hoitavat tämän tehtävän hyvin.

Esivahvistin on osittain itse suunniteltu. "tee itse hifilaitteita" kirjassa on kaksi esivahvistinohjetta, joiden
yhdistelmä laite on. High-end esivahvistin on muuten ihan pätevän tuntuinen vehje, mutta powerin
kohdalla tuntuisi ohjeissa olevan lievää liioittelun makua. Audiofiilin esivahvistimessa on taas sävynsäätö
turha, ja levysoitinliitäntää en tarvi, joten se on karsittu.

Piirilevyt on tehty pienehköille korteille, jotta mahd. viat on helpompi paikallistaa ja korjata. Kortit ovat
poweri, ottopuskurit, ohjelmanvalinta, esivahvistin, ja nauhavahvistinkortit. Jokainen kortti saa käyttösähkönsä
(+-15, +-5 ja 0) omaa piuhaa pitkin suoraan powerilta häiriöiden välttämiseksi. Lisäksi RCA-liittimille menee
jokunen oma maapiuha (ottoliittimille, antoliittimille, nauha-antoihin yksi kuhunkin). Tämän arvelin riittävän
häiriöiden poispitämiseksi.

Äänisinkku viedään kortilta toiselle diodikaapelia pitkin. Äänenvoimakkuussäätimenä on 26 asentoinen ELMA
kiertokytkin, joka tosin paukkuu. En kuitenkaan luovu siitä, ainakaan toistaiseksi.

Esivahvisin on osittain hifilehden ohjeiden mukaan tehty. Se on puoliksi "high end esivahvistin" ja
puoliksi "audiofiilin esivahvistin", eli käytännössä siinä on audiofiilin esivahvistimen virtalähde,
ja high end esivahvistimen  osat, lukuunottamatta ohjelmanvalintaan käytettäviä CMOS kytkimiä
4051 ja 4053.

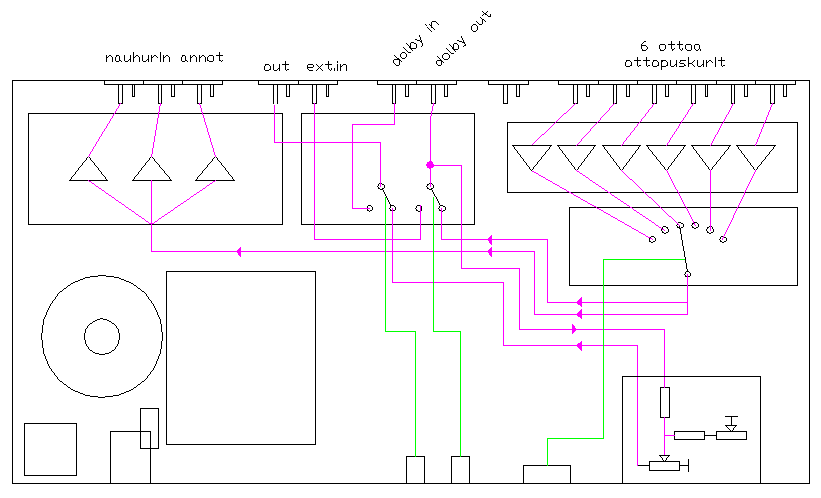

Ylläolevassa kuvassa on laitteen periaate. Ohjelmanvalintoja on kuusi. "ext.in" kytkimen tarkoitus on mahdollistaa
ulkoisen äänensävynsäätimen kytkeminen nauhuriannon ja ext.in:n välille. Dolby-out/in toiminnan tarkoitus on
yllättäen dolby kooderin, jossa on oma äänenvoimakkuudensäädin, kytkeminen laitteeseen. Kun dolby on käytössä,
sinkku viedään puskurin kautta dolby out liittimestä ulos, ja tuodaan takaisin dolby in:n. Sieltä se viedään heti
puskurin jälkeen tehovahvistimelle, eli laitteen oma äänenvoimakkuussäädin ohitetaan.

Ohjelmanvalintakytkin on totetutettu 6 asentoisella kiertokytkimellä ja 4051 CMOS kytkimellä jota ohjaa 74148.  Ext.in:n
ja dolby out:n kytkimet on totetuteutettu CMOS 4053 kytkimillä.

out-liittimiä on kaksi kappaletta, toiseen kytketään pääkanavien vahvistin, ja toinen on kytketty 100/1:n jakosuotimelle.


Virtalähde on siis suureksi osaksi apinoitu audiofiilin esivahvistimesta. Se tuottaa mm. esivahvistinpiirien
ja otto/nauhapuskurien tarvitsemat +- 15V, ja ohjelmanvalintaan tarvittavat +- 5V, sekä signaalin vaimennus-
annon. Regulaattoripiireinä on 7815, 7915, 7805 ja 7905. Muuntaja on muistaakseni 80 W rengassydänmuuntaja.

Ottopuskurin virkaa toimittaa yksi op-amp, ja ohjelmanvalinta tehdään CMOS 4051:llä. 4051:tä ohjausta
varten käytetään 74152:ta, joka saa ohjauksensa 2*6 asentoiselta kiertokytkimeltä. Kytkimen toista kanavaa
käytetään ledien ohjaamiseen.

Nauha-annon puskureina ja esivahvistimena toimii sama op-amp. Vaimentimena käytetään kahta
FET:ä, joka saa ohjauksensa virtalähdekytkennästä.  Äänenvoimakkuussäätimenä on 2*10 kohm log potikka, jota
on vaimennettu niin että melkein koko potikan säätöalue antaa käyttökelpoisen äänenvoimakkuuden. Jossain klo
2 paikkeilla varmaan alkaa jo soida korvat vähän liikaa. Kummallakin kanavalla on oma 1 kohm potikka tasonsäätöä
varten. Hyllyssä on korjausta varten paukkuva 2*26 asentoinen EIZO:n kiertokytkin. Se olisi paras mahdollinen
äänenvoimakkuussäädin, onneton kun vaan paukkuu..

Nauhapuskureita on kolmelle laitteelle, ja esivahvistimen antoja on kahdelle kanavalle.



Vehkeen taajuusvaste on ilmeisesti aika hyvä, jostain alle 10 Hz.stä lähes 100kHz:n. Kohinaa ja hurinaa
on kuunneltu korvakuulolla, mitään ei kuulu.

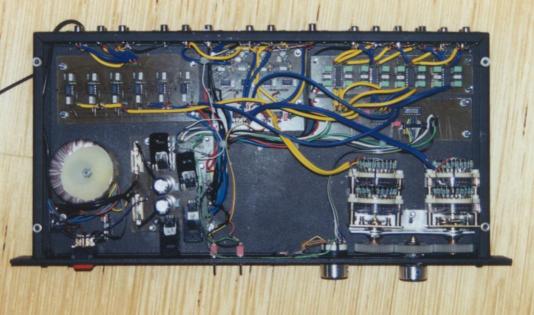

Koko vehje päältä. Ylhäällä vasemmalta nauhapuskurit, esivahvistinasteet ja ottopuskurit.
Alhaalla oikealta muuntaja, regulaattori, ja ELMA kiertokytkimet äänenvoimakkuudensäätimenä. Ko. kytkimet
tosin sai lentää, koskapa ne paukkui.

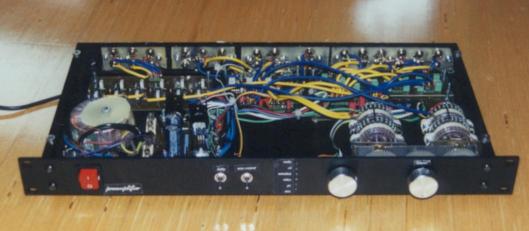

Ko vehje edestä. Vasemmalta oikealle : virtakytkin, ulkoinen dolby on/off, uloinen sävysäädin on/off,
ohjelmavalinnan merkkivalot, ohjelmavalinnan nuppi ja volumehanikka.

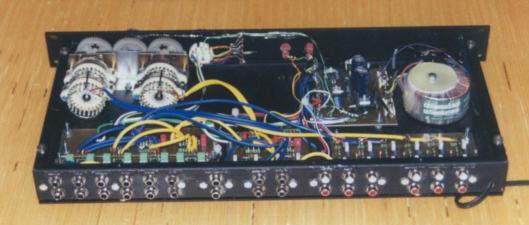

Vehje takaa.

Etulevy. Vasemmalta oikealle : virtakytkin, dolby on/off, ext. toner on/off, ohjelmavalot, ohjelmanvalinta ja volume.
